Description
Coussinets de bielles tri-métal ACL RACE
Compatible:
Peugeot 205 / 306 / 405 (GTI, GTI 16, Mi16, XSI, S16, etc...)
moteur XU9, XU10, XU10J2, XU10J4, XU10M
année 1984-2000
côte origine.
Le kit comprend les coussinets pour l'ensemble des bielles.
Les coussinets sont en côte origine.
Les coussinets tri-metal ACL RACE sont produits en alliage tri-metal très résistant. Idéal lors d'une réfection ou d'une préparation moteur.

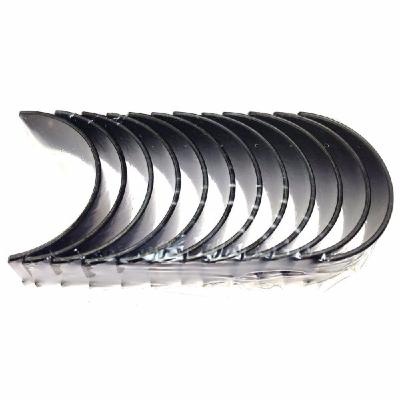

Photo non contractuelle.
Coussinets de bielles tri-métal ACL Race Peugeot XU9 XU10 – Côte origine
Renforcez la fiabilité du bas moteur de votre Peugeot équipé d'un moteur XU9 ou XU10 avec ce jeu de coussinets de bielles tri-métal ACL Race. Cette référence est destinée à de nombreuses motorisations sportives Peugeot, notamment les moteurs XU9, XU10, XU10J2, XU10J4 et XU10M.
Ces coussinets ACL Race sont particulièrement adaptés à la réfection moteur, à la restauration et à la préparation mécanique. Leur conception tri-métal est destinée aux moteurs soumis à des contraintes importantes et à des régimes élevés.
Cette référence est proposée en côte standard / origine (STD). Elle convient lorsque les dimensions du vilebrequin permettent l'utilisation de coussinets en cote standard. Le contrôle des dimensions du vilebrequin et du jeu de fonctionnement reste indispensable avant le montage.
Coussinets ACL Race pour moteurs Peugeot XU9 et XU10
Les coussinets de bielles ACL Race Series utilisent une construction tri-métal conçue pour offrir une bonne résistance aux fortes charges mécaniques et aux températures élevées.
Cette technologie est particulièrement adaptée aux moteurs sportifs et préparés. Elle permet également de contrôler précisément le jeu de fonctionnement lors de la reconstruction du bas moteur.
Compatibilité Peugeot
- Peugeot 205 GTI
- Peugeot 205 GTI 16
- Peugeot 306 GTI / S16 / XSi
- Peugeot 309 GTI
- Peugeot 309 GTI 16
- Peugeot 405 Mi16
- Peugeot 405 XSi / SRi selon motorisation
- Autres applications Peugeot équipées de moteurs XU compatibles
Compatibilité moteurs
- XU9 – 1.9L
- XU9JA – 1.9L 8 soupapes
- XU9J4 – 1.9L 16 soupapes
- XU10 – 2.0L
- XU10J2 – 2.0L 8 soupapes
- XU10J4 – 2.0L 16 soupapes
- XU10J4R – 2.0L 16 soupapes
- XU10J4RS – 2.0L 16 soupapes
- XU10M – 2.0L
La compatibilité exacte dépend du code moteur, du vilebrequin et de la configuration du moteur. Il est recommandé de vérifier l'affectation avant commande, notamment pour les moteurs ayant subi une modification ou une rectification du vilebrequin.
Technologie tri-métal ACL Race
Les coussinets ACL Race sont conçus à partir d'une construction multicouche destinée aux applications haute performance. La technologie tri-métal permet d'obtenir une résistance adaptée aux fortes sollicitations mécaniques et thermiques rencontrées sur les moteurs sportifs.
Cette conception est particulièrement intéressante pour les moteurs Peugeot XU préparés, qui peuvent fonctionner à des régimes élevés ou être soumis à des charges supérieures à celles d'une configuration standard.
Une solution pour la réfection et la préparation des moteurs XU
Le remplacement des coussinets de bielles constitue une étape importante lors de la réfection d'un moteur XU. Il permet de repartir sur des composants neufs et de contrôler précisément les jeux internes du bas moteur.
Les ACL Race 4B7700H-STD conviennent notamment aux projets de restauration et de préparation des Peugeot 205 GTI, 306 S16, 309 GTI 16 et 405 Mi16, lorsque la configuration du moteur correspond aux caractéristiques de cette référence.
Caractéristiques techniques
| Caractéristique | Détail |
|---|---|
| Produit | Coussinets de bielles ACL Race Series |
| Technologie | Tri-métal |
| Marque | ACL Race |
| Application | Moteurs Peugeot XU9 / XU10 |
| Motorisations | XU9, XU10, XU10J2, XU10J4, XU10M |
| Côte | Standard / origine (STD) |
| Référence ACL | 4B7700H-STD |
| Quantité | Jeu complet pour les bielles |
| Nombre de coussinets | 8 |
| Largeur | 20,25 mm |
| Épaisseur | 1,834 mm |
Côte standard : contrôle du jeu avant montage
La référence 4B7700H-STD correspond à la cote standard. Elle est destinée aux moteurs dont les dimensions du vilebrequin permettent d'obtenir le jeu de fonctionnement approprié avec des coussinets STD.
Avant le montage, il est recommandé de mesurer précisément les manetons du vilebrequin et de contrôler le jeu des coussinets. En cas de vilebrequin rectifié ou de modification des dimensions d'origine, une autre cote peut être nécessaire.
Pour les moteurs préparés, ACL propose également des versions permettant d'adapter le jeu de fonctionnement. Le choix de la cote doit toujours être effectué à partir des mesures réelles du moteur.
ACL Race 4B7700H-STD pour Peugeot 205, 306, 309 et 405
Ces coussinets de bielles tri-métal ACL Race sont destinés aux moteurs Peugeot de la famille XU9 et XU10. Leur large plage d'applications couvre notamment les moteurs équipant les 205 GTI, 306 S16, 309 GTI 16 et 405 Mi16.
La référence 4B7700H-STD correspond à la version en côte standard origine et convient aux moteurs dont le vilebrequin conserve les dimensions compatibles avec cette cote.
Coussinets de bielles ACL Race tri-métal 4B7700H-STD pour moteurs Peugeot XU9 et XU10. Jeu de 8 coussinets en côte standard origine, idéal pour la réfection et la préparation des Peugeot 205 GTI, 306 S16, 309 GTI 16 et 405 Mi16.
Photo non contractuelle.
