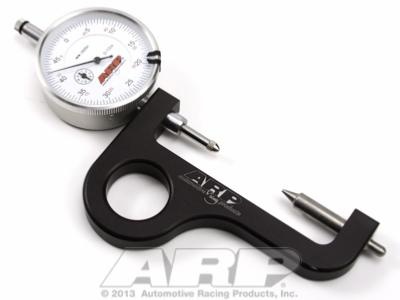

Outil de mesure d'allongement des vis de bielles ARP – Rod Bolt Stretch Gauge 100-9942
Référence fabricant : ARP-100-9942
Description du produit
L'outil de mesure d'allongement des vis de bielles ARP Rod Bolt Stretch Gauge 100-9942 est un instrument de précision conçu pour contrôler l'allongement des vis lors du montage d'un moteur. Indispensable pour les préparateurs moteur et les professionnels de la mécanique, il permet de mesurer précisément la déformation élastique de la vis lors du serrage afin d'obtenir la précharge recommandée par le fabricant.
La mesure de l'allongement constitue une méthode particulièrement fiable pour contrôler le serrage des vis de bielles lorsque cette procédure est préconisée. Elle permet de déterminer si la vis a atteint la valeur d'allongement spécifiée, plutôt que de se baser uniquement sur un couple de serrage.
Grâce à sa conception robuste en aluminium usiné et à son comparateur à cadran de précision, cet outil ARP offre une lecture claire et répétable. Il convient aux opérations de montage, de réfection et de préparation de moteurs, notamment lorsque la précision du serrage est essentielle à la fiabilité du bas moteur.
Caractéristiques techniques
- Marque : ARP (Automotive Racing Products)
- Référence fabricant : 100-9942
- Désignation : Rod Bolt Stretch Gauge
- Type d'outil : jauge de mesure d'allongement des vis de bielles
- Corps : aluminium usiné
- Finition : anodisée noire
- Instrument de mesure : comparateur à cadran
- Graduation : 0,0005 pouce, soit environ 0,0127 mm par graduation
- Plage du comparateur : 0 à 0,0100 pouce, soit environ 0,254 mm
- Accessoire inclus : coffret de rangement et de protection
- Application : mesure de l'allongement des vis de bielles et autres fixations compatibles
Les avantages de la jauge ARP 100-9942
- Précision de mesure : permet de contrôler l'allongement des vis avec une lecture fine au comparateur.
- Contrôle de la précharge : facilite l'application de la méthode de serrage par allongement lorsque celle-ci est prescrite.
- Répétabilité : ses ressorts renforcés contribuent à obtenir des mesures cohérentes d'une utilisation à l'autre.
- Construction robuste : corps en aluminium usiné conçu pour un usage régulier en atelier.
- Utilisation polyvalente : convient aux professionnels du moteur, aux préparateurs et aux passionnés de mécanique de précision.
- Rangement sécurisé : livré avec un coffret de protection pour faciliter le stockage de l'instrument.
Applications et utilisation
La jauge ARP 100-9942 est destinée à mesurer l'allongement des vis de bielles lorsque leur longueur peut être contrôlée avant et après serrage. Elle peut être utilisée dans le cadre de la préparation moteur, de la reconstruction de moteurs et du montage de moteurs de compétition.
Pour une mesure correcte, relevez la longueur initiale de la vis, puis mesurez son allongement pendant le serrage conformément aux instructions du fabricant de la visserie. La valeur obtenue doit correspondre à la plage spécifiée pour la référence utilisée.
Conseils d'utilisation
Respectez toujours les préconisations de montage du fabricant des vis. La valeur d'allongement requise dépend de la référence de la visserie : il ne faut donc pas appliquer une valeur universelle à toutes les vis de bielles.
Contrôlez l'état de l'outil avant utilisation et conservez les mesures initiales et finales pour assurer la traçabilité du montage. Si une vis présente un allongement permanent anormal, une déformation ou un dommage, appliquez les recommandations de remplacement du fabricant.
Important : cet outil est un instrument de mesure. Il ne remplace pas les instructions de serrage du fabricant et doit être utilisé conformément aux spécifications techniques de la visserie contrôlée.
