Visserie renforcée ARP pour différentiel VW / Audi / Seat boite 02M / 02Q

Visserie de différentiel renforcée ARP – Volkswagen 02M / 02Q

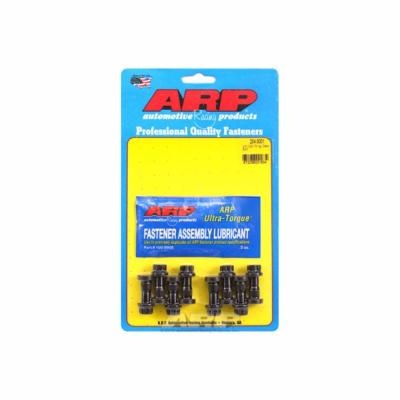

Kit de boulonnerie renforcée ARP pour couronne de différentiel, destiné principalement aux transmissions Volkswagen 02M et utilisé également sur certaines applications 02Q.

La référence ARP-204-3003 est conçue pour remplacer les fixations d'origine de la couronne de différentiel lors du montage d'un différentiel autobloquant LSD, d'un nouveau couple conique ou lors de la réfection d'une transmission.

Une fixation renforcée pour les boîtes 6 vitesses

Sur les transmissions concernées, la couronne de différentiel est fixée d'origine par des rivets. Lors du remplacement du différentiel par un modèle autobloquant ou lors du montage d'un nouvel ensemble de pignons, les rivets doivent être retirés afin de permettre l'installation d'une boulonnerie adaptée.

Le kit ARP 204-3003 a été développé pour cette application et permet de réaliser une fixation démontable et particulièrement adaptée aux contraintes d'une transmission haute performance.

Caractéristiques techniques

• Marque : ARP
• Référence : 204-3003
• Application : fixation de couronne de différentiel
• Transmission : Volkswagen 02M
• Applications associées : 02Q selon configuration
• Filetage : M9 x 1,00
• Longueur sous tête : 1,100" (27,94 mm)
• Matière : acier 8740 Chrome Moly
• Écrous : 12 pans

Véhicules compatibles

La référence ARP-204-3003 est utilisée sur différents véhicules du groupe Volkswagen équipés d'une transmission compatible 02M ou, selon l'application, 02Q.

• Volkswagen Golf IV R32 – 3.2 VR6
• Volkswagen Golf IV 4Motion – certaines versions équipées de la 02M
• Volkswagen Golf V GTI – 2.0 TFSI, selon transmission
• Volkswagen Golf V R32 – 3.2 VR6
• Volkswagen Golf VI – certaines versions équipées d'une transmission compatible
• Volkswagen Jetta V – certaines versions équipées d'une boîte 6 rapports compatible
• Volkswagen Passat – certaines configurations équipées d'une transmission compatible
• Audi A3 8P – notamment certaines versions 2.0 TFSI et Quattro
• Audi TT 8J – certaines versions équipées d'une transmission compatible
• Seat Leon – certaines versions équipées d'une boîte 6 rapports compatible

Important : ces modèles peuvent exister avec différentes transmissions. La présence du véhicule dans cette liste ne suffit donc pas à confirmer la compatibilité. Il est indispensable de vérifier la référence ou le type exact de la boîte de vitesses avant commande.

Idéal pour le montage d'un différentiel autobloquant

Le kit ARP-204-3003 est particulièrement adapté au montage d'un différentiel autobloquant LSD dans une transmission 02M. Il est notamment utilisé avec des différentiels haute performance tels que les solutions proposées pour les transmissions VAG.

Cette boulonnerie convient également lors du remplacement de la couronne de différentiel ou d'une opération complète de réfection de boîte de vitesses.

Acier haute résistance ARP

Les boulons de la gamme sont fabriqués en acier 8740 Chrome Moly. Les filetages sont réalisés après traitement thermique afin d'obtenir une finition adaptée au serrage et à une utilisation dans des applications fortement sollicitées.

Les boulons disposent également d'une zone cannelée destinée à assurer leur maintien par emmanchement dans le corps du différentiel. Le montage nécessite donc de respecter la procédure spécifique prévue pour cette application.

Montage

Le remplacement des rivets d'origine nécessite leur retrait avant l'installation de la boulonnerie ARP. Lors du montage, les boulons doivent être correctement positionnés dans le corps du différentiel et serrés selon la procédure ARP correspondant à la référence 204-3003.

Ne pas utiliser de rondelles avec ces boulons lorsque la procédure ARP indique un montage direct avec les écrous fournis.

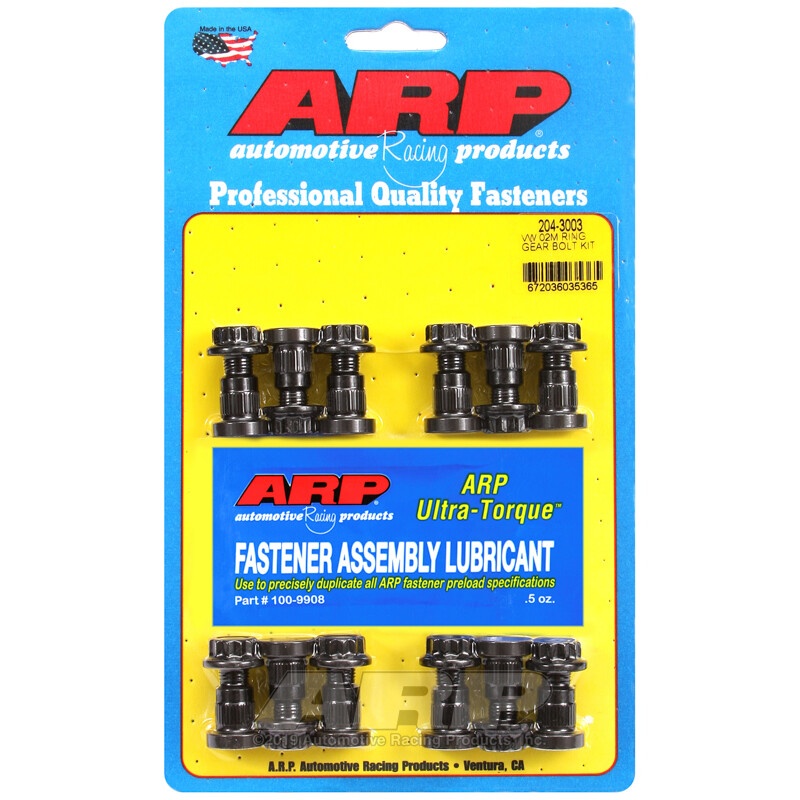

Référence produit

ARP 204-3003
Kit de visserie renforcée pour couronne de différentiel – transmissions Volkswagen 02M.

Photo non contractuelle.
